SDD194E系列多功能電力儀表選型與技術參數

概述

　　SDD194E系列多功能電力儀表是一種用于電力系統、工礦企業、公共設施、智能樓宇的電力質量監測的理想設備。是一種具有可編程、顯示、數字通訊和電能脈沖輸出功能的多功能電力僅表:它能測量所有的常用電力參數，如電網中的電流、電壓、頻率、有功、無功功率、功率因素以及電能等。該產品并具備完善的通訊功能，實現現場顯示和遠程RS- 485數字接口:非常適合各種控制系統聯網管理。

SDD194E系列多功能電力儀表

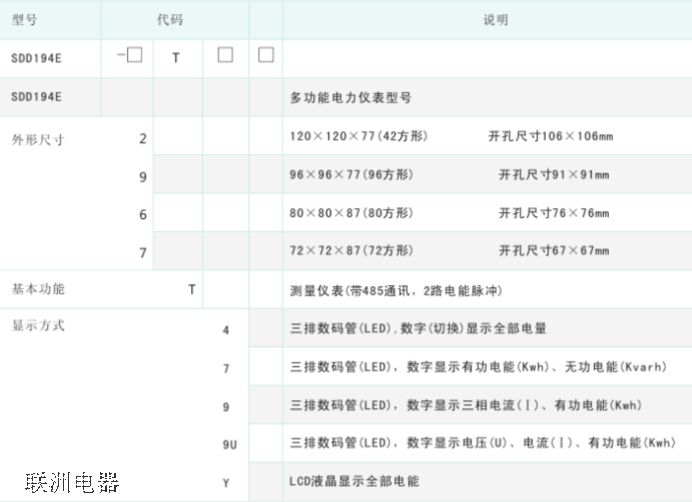

型號定義

SDD194E系列多功能電力儀表選型與技術參數

技術參數

性能	參數
	網絡	三相三線、三相四線
		電壓　　　　　　　　　　　　　　　電流
	額定值	AC100V、400V口大于400V需外接PT　　AC 1A、5A 大于5A需外接CT
	過負荷	持續:1.2倍瞬時: 10倍/10s　　　　　持續:1.2倍瞬時: 10倍/10s
	功耗	<1VA (每相)　　　　　　　　　　　　<0.4VA (每相)
	阻抗	≥500kΩ　　　　　　　　　　　　　　<2mΩ
	精度	RMS測 量,精度等級0.5(可選0.2級)
	頻率	45~ 60Hz，精度0.01Hz
	功率	有功、無功、視在功率，精度0.5級
	諧波	(擴展功能)
	電能	四象限計量，有功精度0. 5級，無功精度1. 0級(可選0. 2級)
	顯示	可編程、切換、循環(LED/LCD) 顯示
電源	工作范圍	AC220V土10% 可選AC/DC85~ 265V
電源	功耗	≤5VA
輸出	數字接口	RS-485、MODBUS-RTU協議
	脈沖輸出	2路電能脈沖輸出，光耦繼電器
	開關量輸入	4路開關量輸入，遠源干接點方式(可選)
	開關量輸出	4路開關量輸出，固態繼電器(可選)
	模擬量輸出	4路模擬量輸出，4~20mA/0~20mA (可選)
環境	工作環境	-10 ~ 55°C
環境	儲存環境	-20 ~ 75°C
安全	耐壓	輸入/電源>2kV,輸入/輸出>2kV,電源/輸出>1kV
安全	絕緣	輸入、輸出、電源對機殼> 50MΩ
