GSN（DXN）帶電顯示器說明書
1. 適用范圍
1.1 DXN系列戶內高壓帶點顯示裝置（以下簡稱顯示裝置），適用于戶內額定電壓為3、6、10、27.5、35KV。頻率為50HZ的開關設備上，用以反應高壓設備回路處于帶電狀況。
1.2 顯示裝置中支柱絕緣子式傳感器，可以與各類型高壓開關柜、隔離開關、接地開關等配套。
1.3 顯示裝置不但可以提示回路帶電狀態，而且還可與電磁鎖配合，實現強制閉鎖開關柜操作手柄及網門。達到防止帶電關、合接地開關、防止誤入帶電間隔的目的。提高開關設備防誤性能。
1.4 正常使用環境條件
1.4.1 普通型
a. 安裝地點不超過海拔高度1000m;
b. 周圍環境溫度上限值為40度，下限值為—25度；
c. 相對溫度在環境溫度為20度時，日平均部大于95%；
d. 周圍空氣無明顯的塵埃、腐蝕性及易燃性氣體、水蒸汽或煙霧等污染的場所。
1.4.2 加強絕緣性（全工況型）
a. 安裝地點海拔高度3000m及以下；
c. 適用于凝露環境；
c. 適用于2級污穢環境。
2. 型式、分類、基本參數
2.1 型式
顯示裝置由傳感器與顯示器兩單元組成，經用戶外加導線連接為一體。顯示裝置的型號及其含義如下：
2.2 顯示裝置的分類
a. 按額定電壓等級分為：3、6、10、27.5、35KV；
b. 按傳感器使用環境條件分為：普通型、加強絕緣型（全工況型）；
c. 按傳感器結構及安裝尺寸分為：見表2；
d. 按顯示器功能分為：T型、Q型；
e. 按顯示器外型尺寸分為：I型、II型；見圖8，圖9；
2.3 顯示裝置的基本參數
顯示裝置的基本參數見表1
3 結構概述
顯示裝置的傳感器和顯示器經外接導線，聯成電容分壓回路（見圖1原理圖）
3.1 傳感器
傳感器制成支柱絕緣子式，內埋設高強介電功能性材料制成芯棒式電容C1、其C1的一端經上法蘭與高壓母線連接，C1另一端由傳感器下端（二次接線端）連接（見圖2
），傳感器的外形結構根據配套要求，制成不同高度和各式傘群（如 圖4——7所示）。根據安裝要求，上法蘭制成有單螺孔、雙螺孔、四螺孔（具體孔徑、孔距、孔數見表2）。傳感器的外絕緣結構有以下二種：
a. 用高壓電瓷制成的外絕緣套，中間埋設高壓電容C1，制成的傳感器其型號為C型（見圖2）。
b. 用具有阻燃性，僧水性的SMC材料制成的外絕緣套與高壓電容C1，制成的傳感器，其型號為CG3型（見圖3）。

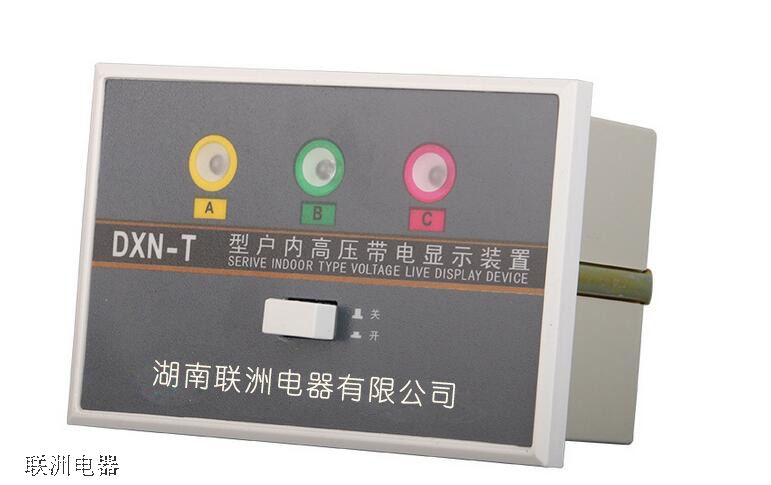

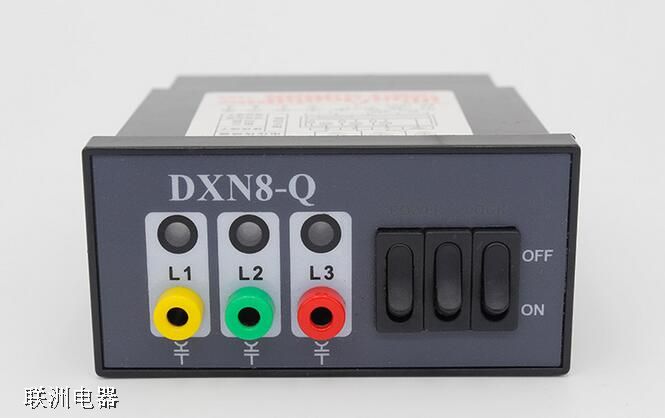

3.2顯示器
顯示器功能有：提示型和強制型。提示型有單顯示（即三只傳感器配一只顯示器，接線原理見圖10）和雙顯示（即三只傳感器配套二只顯示器、接線原理同單顯示），二只顯示器分別安裝在開關柜兩個不同側面。提示型氖燈不允許休止。強制型：它不但具備提示型的全部功能，而且利用抽壓信號控制電子開關，配合電磁鎖執行強制閉鎖。當三相回路只有一相帶電時，電磁鎖就不能解鎖。顯示器中的直鍵開關是作為氖燈工作與休止?fàn)顩r選擇用。當氖燈處于休止?fàn)顩r時強制閉鎖回路不得解鎖，(接線原理見圖11)。
注：I型顯示器有提示型和強制閉鎖型兩種。
II型顯示器僅有提示型、不具備強制閉鎖功能。
4. 外型及安裝尺寸
4.1 傳感器的外形及安裝尺寸見圖4—7所示及表2
5. 接線原理圖
6. 安裝，使用和維修
6.1 安裝前應將傳感器表面灰塵，污穢清洗干凈。
6.2 將傳感器緊固在安裝架上、安裝面應平整、緊固應可靠。導電母排應當與上法蘭可靠接觸。
6.3 按接線方案，用1.5mm^2絕緣導線將傳感器與顯示器通過接線端子按相應相序連接，用2.5mm^2絕緣導線，按接地標志可靠接地。顯示裝置的布線應單獨敷設。
6.4 產品出廠時，要經嚴格實驗。用戶在投運前，應進行以下實驗。
6.4.1 絕緣水平實驗：可以與配套產品一切進行1 min工頻耐受電壓實驗。
6.4.2 若單獨傳感器進行耐壓實驗時，傳感器的二次必須可靠接地，否則將產生懸浮電壓，引起二次端子對地網絡影響試驗誤判斷，試驗時接地（見圖12）
6.5 當氖燈壽命告終時，用戶應及時更換，以確保顯示裝置正常工作，本裝置配用氖燈為NH0—4C型。
7. 隨同產品出廠技術文件
a. 裝箱單；
b. 產品合格證；
c. 安裝使用說明書；
8. 運輸、保管、驗收
8.1 產品在運輸和裝卸過程中，必須輕裝，輕卸，避免跌撞。
8.2 產品允許在—30度環境條件下運輸。
8.3 產品應存放在空氣流通、干燥的室內，或有遮蔽的倉庫中，不得遭受雨水和化學氣體的腐蝕。
8.4 產品到達目的地后，用戶應按合同開箱核對產品數量及隨機技術條件，查明無損，可按程序進行測試、安裝、使用。
9. 訂貨須知
訂貨時需注明如下：
a. 產品型號及配置的傳感器、顯示器規格要求；
b. 閉鎖裝置二次電源（直流、交流）電壓值；
c. 需要數量及交貨期；
d. 運輸方式、貨物到站（港）、收貨單位、地址及郵編。
1.1 DXN系列戶內高壓帶點顯示裝置（以下簡稱顯示裝置），適用于戶內額定電壓為3、6、10、27.5、35KV。頻率為50HZ的開關設備上，用以反應高壓設備回路處于帶電狀況。
1.2 顯示裝置中支柱絕緣子式傳感器，可以與各類型高壓開關柜、隔離開關、接地開關等配套。
1.3 顯示裝置不但可以提示回路帶電狀態，而且還可與電磁鎖配合，實現強制閉鎖開關柜操作手柄及網門。達到防止帶電關、合接地開關、防止誤入帶電間隔的目的。提高開關設備防誤性能。
1.4 正常使用環境條件
1.4.1 普通型
a. 安裝地點不超過海拔高度1000m;
b. 周圍環境溫度上限值為40度，下限值為—25度；
c. 相對溫度在環境溫度為20度時，日平均部大于95%；
d. 周圍空氣無明顯的塵埃、腐蝕性及易燃性氣體、水蒸汽或煙霧等污染的場所。
1.4.2 加強絕緣性（全工況型）
a. 安裝地點海拔高度3000m及以下；
c. 適用于凝露環境；
c. 適用于2級污穢環境。
2. 型式、分類、基本參數
2.1 型式
顯示裝置由傳感器與顯示器兩單元組成，經用戶外加導線連接為一體。顯示裝置的型號及其含義如下：
2.2 顯示裝置的分類
a. 按額定電壓等級分為：3、6、10、27.5、35KV；
b. 按傳感器使用環境條件分為：普通型、加強絕緣型（全工況型）；
c. 按傳感器結構及安裝尺寸分為：見表2；
d. 按顯示器功能分為：T型、Q型；
e. 按顯示器外型尺寸分為：I型、II型；見圖8，圖9；
2.3 顯示裝置的基本參數
顯示裝置的基本參數見表1
3 結構概述
顯示裝置的傳感器和顯示器經外接導線，聯成電容分壓回路（見圖1原理圖）
3.1 傳感器
傳感器制成支柱絕緣子式，內埋設高強介電功能性材料制成芯棒式電容C1、其C1的一端經上法蘭與高壓母線連接，C1另一端由傳感器下端（二次接線端）連接（見圖2
），傳感器的外形結構根據配套要求，制成不同高度和各式傘群（如 圖4——7所示）。根據安裝要求，上法蘭制成有單螺孔、雙螺孔、四螺孔（具體孔徑、孔距、孔數見表2）。傳感器的外絕緣結構有以下二種：
a. 用高壓電瓷制成的外絕緣套，中間埋設高壓電容C1，制成的傳感器其型號為C型（見圖2）。
b. 用具有阻燃性，僧水性的SMC材料制成的外絕緣套與高壓電容C1，制成的傳感器，其型號為CG3型（見圖3）。
3.2顯示器
顯示器功能有：提示型和強制型。提示型有單顯示（即三只傳感器配一只顯示器，接線原理見圖10）和雙顯示（即三只傳感器配套二只顯示器、接線原理同單顯示），二只顯示器分別安裝在開關柜兩個不同側面。提示型氖燈不允許休止。強制型：它不但具備提示型的全部功能，而且利用抽壓信號控制電子開關，配合電磁鎖執行強制閉鎖。當三相回路只有一相帶電時，電磁鎖就不能解鎖。顯示器中的直鍵開關是作為氖燈工作與休止?fàn)顩r選擇用。當氖燈處于休止?fàn)顩r時強制閉鎖回路不得解鎖，(接線原理見圖11)。
注：I型顯示器有提示型和強制閉鎖型兩種。
II型顯示器僅有提示型、不具備強制閉鎖功能。
4. 外型及安裝尺寸
4.1 傳感器的外形及安裝尺寸見圖4—7所示及表2
5. 接線原理圖
6. 安裝，使用和維修
6.1 安裝前應將傳感器表面灰塵，污穢清洗干凈。
6.2 將傳感器緊固在安裝架上、安裝面應平整、緊固應可靠。導電母排應當與上法蘭可靠接觸。
6.3 按接線方案，用1.5mm^2絕緣導線將傳感器與顯示器通過接線端子按相應相序連接，用2.5mm^2絕緣導線，按接地標志可靠接地。顯示裝置的布線應單獨敷設。
6.4 產品出廠時，要經嚴格實驗。用戶在投運前，應進行以下實驗。
6.4.1 絕緣水平實驗：可以與配套產品一切進行1 min工頻耐受電壓實驗。
6.4.2 若單獨傳感器進行耐壓實驗時，傳感器的二次必須可靠接地，否則將產生懸浮電壓，引起二次端子對地網絡影響試驗誤判斷，試驗時接地（見圖12）
6.5 當氖燈壽命告終時，用戶應及時更換，以確保顯示裝置正常工作，本裝置配用氖燈為NH0—4C型。
7. 隨同產品出廠技術文件
a. 裝箱單；
b. 產品合格證；
c. 安裝使用說明書；
8. 運輸、保管、驗收
8.1 產品在運輸和裝卸過程中，必須輕裝，輕卸，避免跌撞。
8.2 產品允許在—30度環境條件下運輸。
8.3 產品應存放在空氣流通、干燥的室內，或有遮蔽的倉庫中，不得遭受雨水和化學氣體的腐蝕。
8.4 產品到達目的地后，用戶應按合同開箱核對產品數量及隨機技術條件，查明無損，可按程序進行測試、安裝、使用。
9. 訂貨須知
訂貨時需注明如下：
a. 產品型號及配置的傳感器、顯示器規格要求；
b. 閉鎖裝置二次電源（直流、交流）電壓值；
c. 需要數量及交貨期；
d. 運輸方式、貨物到站（港）、收貨單位、地址及郵編。
