GPT-DJ-13.5/31三相過電壓保護器的說明書
GPT-DJ-13.5/31三相過電壓保護器的說明書

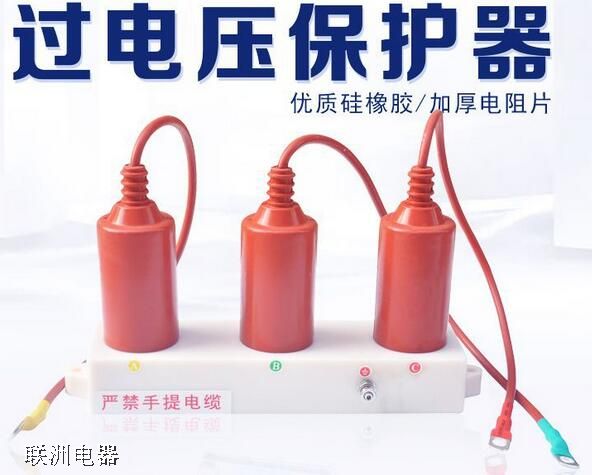

GPT-DJ-13.5/31三相過電壓保護器，在電力行業也叫作三相組合式過電壓保護器，還有人稱它為三相組合式避雷器，大家簡稱它為過電壓保護器。它是存在于6kV及以上電力系統中，限制兩物體間發生沖擊過電壓的一種保護設備。
雖說過電壓保護器也叫作三相組合式避雷器，但是它不同于避雷器，準確的說是更先進于避雷器。過電壓保護器可以廣泛的應用在發電機、變壓器、開關、母線、電動機等各種電氣設備，保護這些設備的絕緣免受過電壓的損壞。
那么，避雷器和過電壓保護器應該如何進行區分呢：
避雷器只是單相保護--相地保護，而過電壓保護器是既可以相地保護，也可以相間保護---三相，從外形也可以看出來是三相保護還是單相保護。過電壓保護器一般是安裝在柜體內部，而避雷器可以安裝在柜內，也可以安裝在柜外。
過電壓保護器本著合理可靠的技術性能，大大的提高了對各個電力行業的安全進行保護。與此同時，我們的產品已經取得了國家電器產品質量監督檢驗中心的檢驗報告，但是在選擇和使用時也應注意其特點，正確選擇技術參數，并在運行中加強監測，保證過電壓保護器安全、可靠運行。

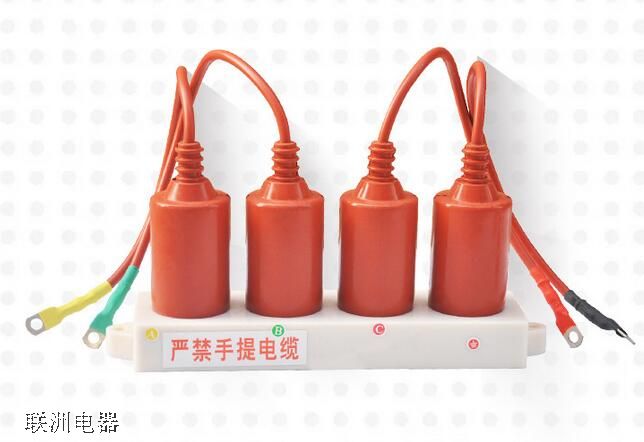

三相組合式過電壓保護器是一種新型的過電壓保護器，它主要應用于發電、供電和企業的用電系統中，對電機、變壓器、開關、母線、電容器等電氣設備，除了限制大氣過電壓保護外，同時也可限制電力系統的操作過電壓，對相間和相對地的過電壓，均能起到可靠的限制作用。三相組合式過電壓保護器的電氣原理如圖一所示，圖中FR為高能容氧化鋅非線形電阻，JX為放電間隙，由于采用對稱結構，其中任意三個可分別接入A、B、C三相，另一個接地線
三相組合式過電壓保護器的主要特點：
1.通流容量大，適用范圍更廣；
2.采用四星形接法，可將相間過電壓大大降低，保護的可靠性大為提高。
3.用氧化鋅非線性電阻和放電間隙的結構，使兩者互為保護。放電間隙使氧化鋅電阻的荷電率為零，氧化鋅電阻的非線性特性又使放電間隙動作后無續流，放電間隙不再承擔滅弧任務，提高了產品的使用壽命。
4.電壓沖擊系數為1，在各種電壓波形下放電電壓值相等，不受各種操作過電壓波形影響。過電壓保護值準確，保護性能優良。
5.結構簡單、體積小、安裝方便。
