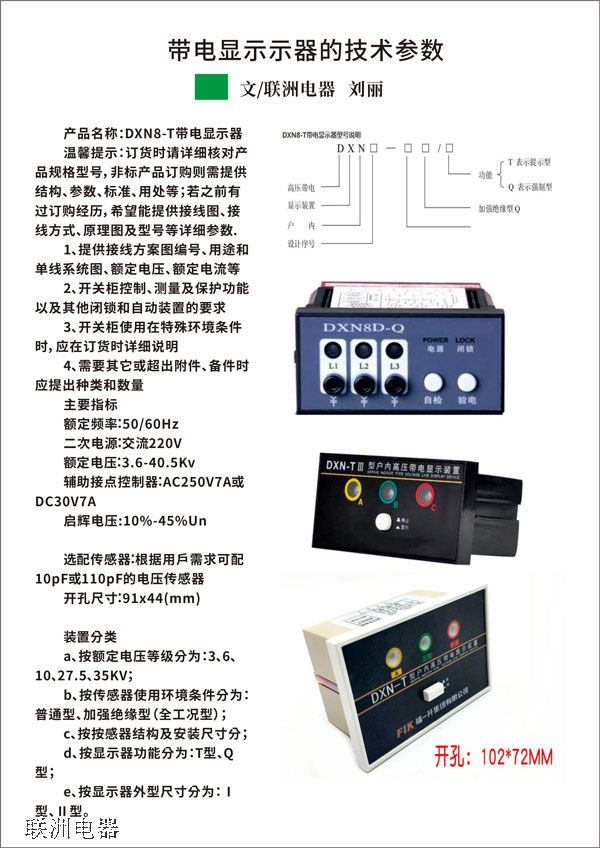

DXN帶電顯示器的作用
高壓帶電顯示裝置主要應用在40.5kV-110kV-220kV-550kV及以上變電站、發電廠對各站之間的聯絡線線路側接地閘刀進行強制閉鎖，在復雜的電力線路中作帶電體監視，在配網自動化中為電力監控中心提供設備運行的監視信號。產品功能齊全，安全可靠，具有閃光顯示、聲響報警、自檢及啟動強制閉鎖回路功能，具有明顯的方向性，較高的靈敏度和可靠性。高壓帶電顯示閉鎖裝置能在帶電設備安全距離外檢測網絡（設備）是否帶電，與電磁鎖、機械程序鎖、微機閉鎖等防誤裝置配合實施強制閉鎖，是戶外電氣網絡或設備上防止電氣誤操作的較理想的安全裝置。
變電站的總線，供電線的引出、引入線及高壓和超高壓線路，實驗室的超高壓線路，實驗電路的高壓、超高壓線路。如電纜終端，斷路器進出線側、接地開關進線側、隔離開關進出線側，變壓器的進出線側等一次設備的母線上。
安全可靠：本裝置傳感器與高壓線路或設備不直接接觸，裝設在各電壓等級的安全區內，一次線路保證安全，不會發生絕緣擊穿危險和危害一次設備及人身安全。
特性穩定、抗干擾能力強：電路設計先進、制造工藝具有高穩定和高可靠性。設有濾除過壓、高頻信號等有害噪聲，電路保證指示穩定，無誤報，選用開關電源電路，工作不受電源電壓波動的影響。
安裝方便、維護簡單：戶外無需停電安裝。戶內、外GIS金屬封閉組合電器安裝，按用戶訂貨要求，和GIS主機廠家配套安裝。具有缺相的判斷功能；能向控制室傳遞故障信號；系統面板具有強制解鎖功能；顯示單元具有A 相（或 AC 相、 ABC 相）帶電顯示狀態；具備自檢功能（1秒鐘1次）；當裝置不帶工作電源，故障信號接點斷開，閉鎖信號接點斷開。
當裝置有工作電源，傳感器檢測一次導體不帶電時，故障信號接點接通，閉鎖信號接點接通；具備信號斷線報警功能，可帶有RS485接口與保護系統或智能控制系統通訊，ModBus-RTU協議；具備帶電聲音指示和故障報警聲音指示；產品所選用元器件均采用工業級或軍品級元器件，裝置需滿足與系統進行通訊接口的要求，開關量輸出：閉鎖接點輸出：2對常開2對常閉（AC240V 5A，DC24V 10A）； 故障接點輸出：1對常開1對常閉 （AC240V 5A，DC24V 10A）；控制器采用插拔式結構設計，可在不停電、不開門的情況下進行更換，維護方便。
當線路出現短路故障時，短路故障指示器感應到故障電流，則指示器的顯示窗口將由白色變成紅色（或發光）。如下圖所示，根據2#線B相指示器2，5，8和3#線C相指示器3，6，9翻牌(或發光)而11，12指示器沒有動作，即可迅速確定故障為D點。指示器復位時間有6、12、24、48小時可選
