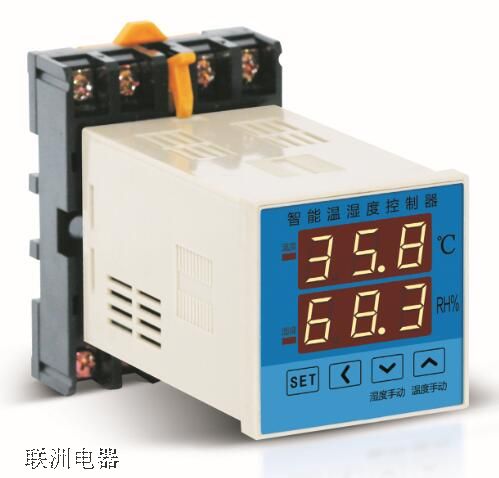

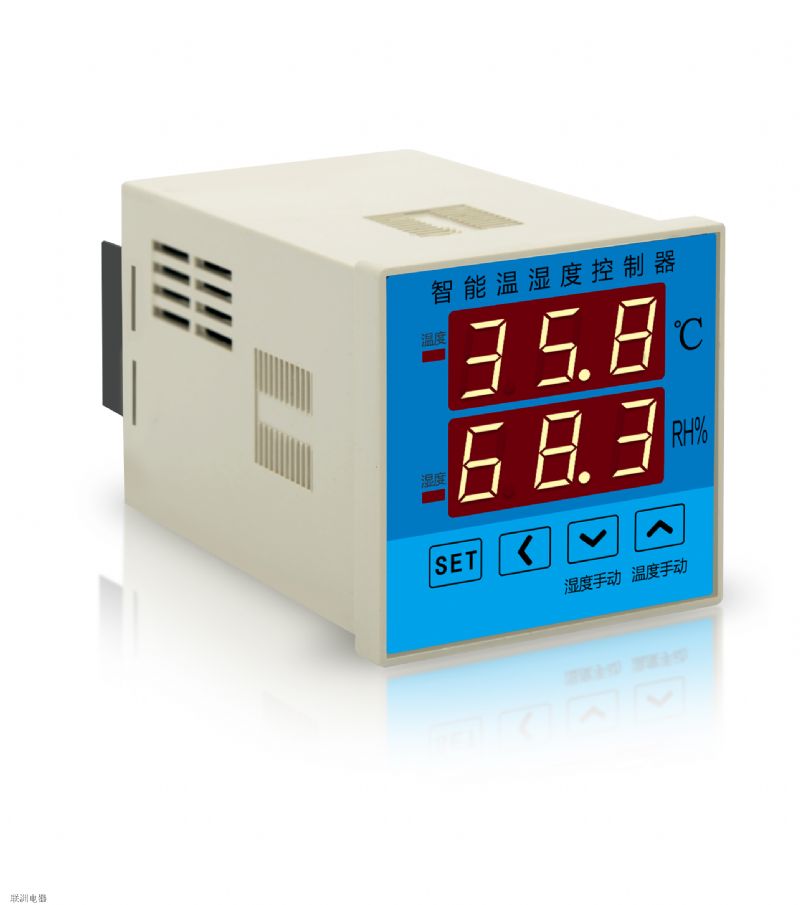

DTCH-11溫濕度控制器的說明書
產品概述：
DTCH-11(TH)溫濕度控制器主要是在工作環境潮濕、有水汽生成時工作，重點用于電力設備（如戶外端子箱、高低壓控制柜，手車式開關柜、環網開關柜、地下變電站、箱式變電站、干式變壓器、斷路器機構箱、儀表箱等）以及其它需自動除潮濕、防結露的場合。可在強電場、強磁場和各種惡劣的自然環境下長期使用，能夠有效防止電力設備因潮濕、結露而引發的各類事故，保障自動化作業的高效、安全運行。
DTCH-11(TH)工作原理：
在待機狀態（自動-auto）下，傳感器對周圍環境相對濕度變化檢測，并把獲取到的有關參數送后續電路處理，當環境潮濕或?qū)⒂薪Y(jié)露產生的可能時，便驅動下一級執行電路，通過外接負載加熱、通風，強制對介質進行改造以達到標準工作條件，直到結露不再產生系統重新處于監控狀態。如此反復實現自動控制。設備處于手動(manual)狀態時，執行電路工作，通過外接負載加熱、通風，強制對介質進行改造。本產品具有停止功能,可以在不切斷電源線的情況下,屏蔽產品的各項功能，使周圍環境保持在自然狀態。兩路各自獨立工作。
DTCH-11(TH)技術指標：
工作電源：AC220V(80～110%),50HZ
使用環境(指監控器)：溫度-25～ 65℃,相對濕度≤95%RH
啟控：當濕度≥85%RH5%時(也可以由用戶來指定一值)
控制：手動/自動切換，由傳感器一對一控制
響應速度：典型值≤5s
輸出：1倍工作電壓，額定功率阻性負載DC220V 3A
功耗： ≤1.8W
抗 振 動：20m/s2,10Hz～150Hz下每軸線20個循環后工作正常
絕緣電阻：≥500MΩ
三防功能(TH)：防含有酸、堿、鹽的氣體
體積：48*48*78mm
重量：0.1kg
開孔尺寸：45*45mm
DTCH-11(TH)溫濕度控制器主要是在工作環境潮濕、有水汽生成時工作，重點用于電力設備（如戶外端子箱、高低壓控制柜，手車式開關柜、環網開關柜、地下變電站、箱式變電站、干式變壓器、斷路器機構箱、儀表箱等）以及其它需自動除潮濕、防結露的場合。可在強電場、強磁場和各種惡劣的自然環境下長期使用，能夠有效防止電力設備因潮濕、結露而引發的各類事故，保障自動化作業的高效、安全運行。
DTCH-11(TH)工作原理：
在待機狀態（自動-auto）下，傳感器對周圍環境相對濕度變化檢測，并把獲取到的有關參數送后續電路處理，當環境潮濕或?qū)⒂薪Y(jié)露產生的可能時，便驅動下一級執行電路，通過外接負載加熱、通風，強制對介質進行改造以達到標準工作條件，直到結露不再產生系統重新處于監控狀態。如此反復實現自動控制。設備處于手動(manual)狀態時，執行電路工作，通過外接負載加熱、通風，強制對介質進行改造。本產品具有停止功能,可以在不切斷電源線的情況下,屏蔽產品的各項功能，使周圍環境保持在自然狀態。兩路各自獨立工作。
DTCH-11(TH)技術指標：
工作電源：AC220V(80～110%),50HZ
使用環境(指監控器)：溫度-25～ 65℃,相對濕度≤95%RH
啟控：當濕度≥85%RH5%時(也可以由用戶來指定一值)
控制：手動/自動切換，由傳感器一對一控制
響應速度：典型值≤5s
輸出：1倍工作電壓，額定功率阻性負載DC220V 3A
功耗： ≤1.8W
抗 振 動：20m/s2,10Hz～150Hz下每軸線20個循環后工作正常
絕緣電阻：≥500MΩ
三防功能(TH)：防含有酸、堿、鹽的氣體
體積：48*48*78mm
重量：0.1kg
開孔尺寸：45*45mm
安裝方式：面板式（嵌入）或基座式（導軌）二種安裝方式，可另選。
