可控硅開關和復合開關的區別和價格

可控硅開關和復合開關是現在無功補償裝置主要的投切元件，那么兩者到底區別在哪里呢？

可控硅開關也叫無功補償調節器，采用大功率反并聯晶閘管模塊、隔離電路、觸發電路、保護電路及散熱裝置等元件組成。容易受涌流的沖擊而損壞，因此可控硅必須過零觸發，當可控硅兩端電壓為零的瞬間發出觸發信號。過零觸發技術可以實現無涌流投入電容器，另外由于可控硅的觸發次數沒有限制，可以實現準動態補償（響應時間在毫秒級）。

可控硅開關 功耗大體積大

可控硅導通電壓降約為1V左右，損耗很大（以每相額定電流為60A為例，則三相三控可控硅額定導通損耗為60×1×3=180W），必須加裝大面積的散熱片和冷卻風機。晶閘管對電壓變化率（dv/dt）非常敏感，遇到操作過電壓及雷擊等電壓突變的情況很容易誤導通而被涌流損壞，即使安裝避雷器也無濟于事，因?yàn)楸芾灼髦荒芟拗齐妷旱姆逯�，并不能降低電壓變化率�？煽毓栝_(kāi)關反應速度快，重復投切時間短適用于負荷頻繁變化的場合，如軋機、點焊機、行吊等設備。

而復合開關就是把磁保持繼電器和可控硅開關二者巧妙地結合來，優勢互補，發揮磁保持繼電器運行功耗小和可控硅開關過零投切的優點，是一個較為理想的投切元件。這種投切開關不但抑制了涌流、避免了拉弧而且功耗較低，不需要加裝散熱器和冷卻風扇。

復合開關 投切快功耗小

要把二者結合起來的關鍵是相互之間的時序配合必須默契，可控硅開關負責控制電容器的投入和切除，磁保持繼電器負責保持電容器投入后的接通，當磁保持投入后可控硅開關就立即退出運行，這樣就避免了可控硅元件的發熱。復合開關適用于負荷變化不快的城網、農網、房地產等場合。

根據以上對比可以發現兩者區別如下：

可控硅開關

可控硅過零投切，可控硅運行，投切時間≤20ms，涌流小于1.5倍，無過電壓，重復投切時間≤50ms，具有過溫，缺相保護功能，適用于負荷變化比較快的場合。

可控硅缺點：功耗大，發熱嚴重，易損壞，產生諧波，價格高。

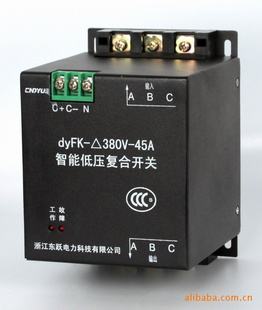

復合開關

復合開關選用晶閘管開關和磁保持開關并聯運行，其在接通和斷開的瞬間具有可控硅過零投切的優點，而在正常接通期間又具有磁保持開關零功耗的優點。

復合開關具有無沖擊、低功耗、高壽命等顯著優點，可替代接觸器或晶閘管開關，廣泛用于低壓無功補償領域。

復合開關價格：

名稱	規格型號	補償方式	匹配電容	價格
智能復合開關	dyFK-38-60A-G	三相共補	配1-30Kvar電容器	230
智能復合開關	dyFK-400V-80A-G	三相共補	配1-40Kvar電容器	260
智能復合開關	dyFK-250V-60A-F	三相分補	配1-30Kvar電容器	230
智能復合開關	dyFK-250V-80A-F	三相分補	配1-40Kvar電容器	260
